Detail produk

Panel sandwich tetap yang tersembunyi

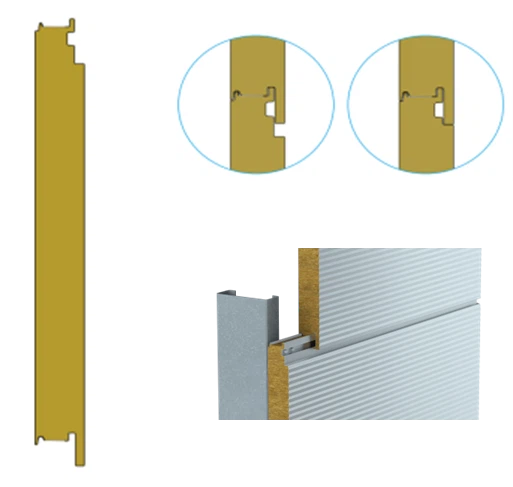

Foto panel	Parameter
	Panjang	3.5m-11.8m
	Lebar	1m
	Ketebalan	50/60/75/80/100/125/150/200mm
	Ketebalan lembaran baja eksternal	0.5mm-0.8mm
	Ketebalan lembaran baja internal	0.5mm-0.7mm
	Rentang warna	Disesuaikan
	Lukisan	Poliester PE, HDP, PVDF dll.
	Galvanisasi	Seng celup panas, Al-Zn celup panas, Zn-Al-Mg celup panas
	Profil	Riak, datar, gelombang persegi
	Kesenjangan dekoratif	0/20mm

Panel sandwich yang dapat diperbaiki
Foto panel	Parameter
	Panjang	3.5m-11.8m
	Lebar	1m
	Ketebalan	50/75/100/125/150/200mm
	Ketebalan lembaran baja eksternal	0.5mm-0.8mm
	Ketebalan lembaran baja internal	0.5mm-0.7mm
	Rentang warna	Disesuaikan
	Lukisan	Poliester PE, HDP, PVDF dll.
	Galvanisasi	Seng celup panas, Al-Zn celup panas, Zn-Al-Mg celup panas
	Profil	Riak, datar, gelombang persegi

Profil

Riak

Gelombang persegi

Datar

Mengapa memilih panel sandwich wol mineral wol batu Duowei?

Tahan Api

Peringkat tahan api

Bahan yang tidak mudah terbakar

Reaksi terhadap api

Batas tahan api (FRL)

Menurut struktur dan ketebalan panel sandwich, FRL berkisar antara 30 menit dan 240 menit

-100mm panel sandwich wol batu penuh FRL berdurasi 120 menit

Isolasi Termal

Koefisien konduktivitas panas (nilai K)	0.04 W/(m·K)
Koefisien perpindahan panas (nilai U)	50mm	0.8 W/㎡K
	100mm	0.4 W/㎡K
	150mm	0.27 W/㎡K
Resistansi termal (nilai R)	50mm	1.25
	100mm	2.5
	150mm	3.7

Wol Mineral VS Wol Terak

Keunggulan Wol Batu / Wol Mineral Model Baru:	Kekurangan Wol Mineral Konvensional (Slag Wool):
Tidak mudah terbakar dan kinerja tahan api Level A	Karena kandungan debunya yang tinggi dan koefisien keasaman yang rendah, ia mempunyai efek korosif yang kuat pada logam
Sifat hidrofobik dan ketahanan penuaan yang tinggi
Penyerapan suara dan pengurangan kebisingan
Dapat terurai secara hayati dan ramah lingkungan	Higroskopisitasnya yang tinggi dapat menyebabkan penurunan tajam kinerja isolasi termal, sehingga fenomena jembatan dingin mudah terjadi.
Koefisien keasaman yang tinggi dapat sangat mengurangi tindakan korosif pada logam

Berapa Koefisien Keasamannya?

Koefisien keasaman adalah sejenis parameter komprehensif utama yang menandakan viskositas suhu tinggi, kinerja pembentukan serat, dan kelarutan wol mineral. Definisi koefisien keasaman adalah: (SIO2+AL2O3)/(CaO+MgO).

Secara umum, koefisien keasaman wol terak adalah sekitar 1,1, dan koefisien keasaman wol batu adalah sekitar 1,8. Wol terak memiliki efek korosif yang kuat pada logam karena koefisien keasamannya yang rendah dan kandungan CaO dan MgO yang tinggi.

Gambar perbandingan uji hidrofobisitas

product-755-328

Higroskopisitas tinggi

wol batu konvensional

Sifat hidrofobik dari

wol batu model baru

Pengujian menunjukkan bahwa panel sandwich wol batu tahan api DUOWEI memiliki hidrofobisitas yang lebih tinggi dibandingkan dengan panel sandwich wol batu konvensional.

Aliran Proses

Pengangkutan wol batu merupakan sorotan utama di seluruh lini produksi. Kekakuan panel sandwich meningkat pesat, kerataan dan estetika panel sandwich dijamin melalui pemuatan, pengangkatan, pemotongan, pengangkutan, pemindahan lateral, rotasi 90 derajat, penyusunan, penggilingan tepi, dll. Strip inti wol batu diselingi silang, sehingga kekuatan dan ketahanan sobek panel sandwich meningkat pesat.

Setelah pencampuran intensif di bawah tekanan tertentu, komponen bahan kimia disemprotkan ke lembaran baja atas dan bawah secara merata. Ketebalan penyemprotan yang terjamin, permukaan ikatan yang melebar antara wol batu dan lembaran baja serta ikatan yang lebih kuat sangat meningkatkan kekuatan panel sandwich. .

Penerapan mesin perayap ganda mengubah proses produksi tradisional di mana gulungan menjaga kontak linier dengan lembaran baja. Dengan cara ini, gulungan menjaga kontak bidang dengan lembaran baja, dijalankan secara sinkron dengan panel sandwich dan mengeras sepenuhnya dalam perayap ganda, sehingga kerataan panel sandwich dan stabilitas ikatan antara bahan inti dan lembaran baja terjamin.

Setelah diputar 90 derajat, material inti berada secara vertikal terhadap lembaran baja, sehingga kuat tekan panel meningkat pesat.
Distribusi vertikal dan cross butting material inti mencegah kesenjangan antar material inti, sehingga keseluruhan kekakuan meningkat pesat.
Pengikat efisiensi tinggi yang diimpor dengan kinerja tahan api yang sangat baik digunakan pada produk baru, dan pengikat produk baru dilapisi ke lembaran baja melalui cara penyemprotan dengan dosis hingga 600g/m2. Ikatan yang merata dan dapat diandalkan membuat tingkat ikatan hampir mencapai 100%.

Kekuatan ikatan panel sandwich wol mineral wol batu tahan api DUOWEI

Barang	Standar Nasional Tiongkok	Hasil DUOWEI
Kekuatan ikatan/MPa	Lebih besar atau sama dengan 0.06	Lebih besar atau sama dengan 0.15
Menghapus properti /%	Lebih besar atau sama dengan 85	Lebih besar atau sama dengan 97
